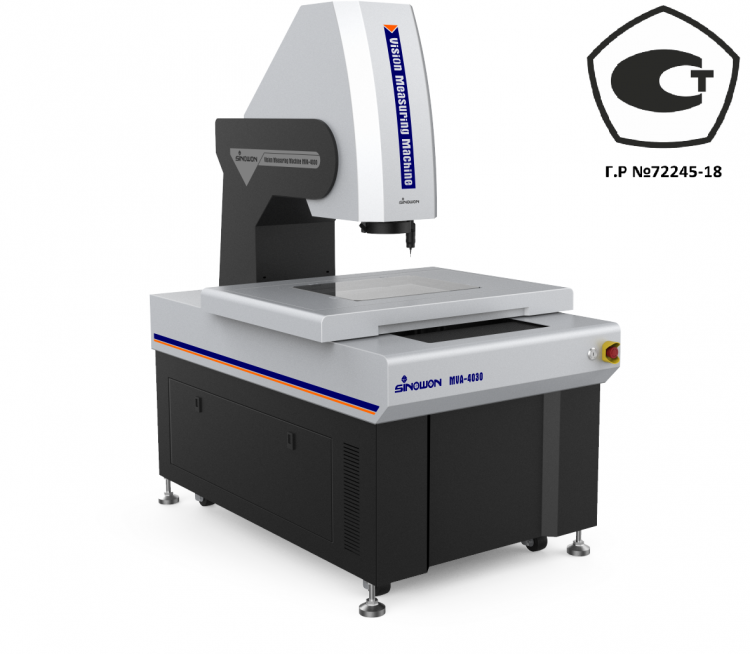

На системы видеоизмерительные Sinowon, согласно описанию типа СИ, может быть установлено два варианта ПО: iMeasuring или Rational VUE.

---

---

Программное обеспечение iMeasuring.

iMeasuring это простое, функциональное, высокоточное, стабильное профессиональное программное обеспечение для мультисенсорных измерительных машин. Возможность использования контактного и лазерного датчика позволяет производить измерения поверхностей недоступных для оптики.

Мультисенсорные измерительные машины широко используется в различных областях промышленности: аэрокосмической, металлообрабатывающей, автомобильной, электронной, полупроводниковой, медицинской, производства керамики, пластмасс, изделий из мягких материалов, изделий из листового стекла (сенсорный экран, ЖК-дисплеи и др.) и других.

Программное обеспечение позволяет настроить систему координат детали в соответствии с чертежом. В процессе работы можно легко назначать и менять системы координат необходимое количество раз, выполнять взаимное преобразование между прямоугольной и полярной системами координат, а также хранить и загружать требуемые системы координат.

После первого измерения детали оператором, программа автоматически записывается и ее можно сохранить для дальнейшего использования при измерении таких же деталей.

Программное обеспечение позволяет изменять программу по множеству параметров:

- дополнять и изменять шаги измерения;

- пропускать измерения;

- перемерить вручную в момент измерения;

- выполнить измерение в оснастке множества однотипных деталей.

Программное обеспечение позволяет производить измерения основных геометрических элементов - точки, линии, круги, овалы, прямоугольники, кольца, кривые. Измерение параметров формы - параллельность, перпендикулярность, цилиндричность, круглость, симметрия, соосность и т.д.

Измерения возможны, как в автоматическом режиме поиском кромки, так и в ручном режиме, исходя из поставленных задач.

Множество режимов построения измеренных и уже построенных элементов (линий, окружностей, точек), таких как: вписать окружность, описать окружность, построить симметричную линию или перпендикуляр, соединить точки в линию или круг(овал), вписать контрольный шарик и т.д.

Пример вписанной окружности, окружности по центрам, линии по центрам, контрольный шарик.

Графическое отображение измеренных параметров, позволяет быстро ориентироваться и минимизирует ошибки человеческого фактора.

Удобный режим поиска кромки с возможностью изменять, передвигать, наклонять, менять направление зоны поиска и т.д., что значительно ускоряет процесс измерения.

Функция склеивания изображения позволяет работать с деталью в целом, что дает возможность получения следующих параметров:

- возможность нанесения фактических размеров;

- определение взаимных положений измеряемых параметров;

- ориентирование параметров измеряемой детали относительно корпуса.

Также данная функция позволяет увидеть:

- детальное изображение изделия и качества обработки поверхностей;

- отображение сколов, царапин и других видов дефектов.

Склеенное изображение может использоваться его для навигации, чтобы быстро найти место, где необходимо произвести измерение, что значительно повышает эффективность измерений.

Работа с dxf моделями и обратный инжиниринг (Компас, Autocad); автогенерация программы по dxf модели;

Автофокусировка на кромке или поверхности обеспечивает наилучшую резкость и измеряет высоты и глубины. Возможность использования быстрой фокусировки.

Автоэлемент - эта функция может автоматически различать линию, окружность, дугу.

Световой индикатор указывает пользователю наилучшее освещение, чтобы избежать ошибок измерения, вызванных неправильной настройкой света. Повышает точность и эффективность измерений. Устраняет человеческий фактор.

Создание элементов в выбранной системе координат, расширяет функционал и возможности.

Метод профильного проектора.

Программное обеспечение позволяет производить контроль элементов методом сравнения шаблонов, что позволяет визуально определить оператору годность детали, в том числе с отрисованным допуском.

Результаты измерений различных элементов это большой объем выводимой информации и в ПО предусмотрена возможность выбора отображаемых параметров.

Выбирайте выводимые параметры элементов.

Все превышающие допуски будут отображены красным.

Вывод результатов измерений в форматы: PDF, Word, Excel, AutoCAD, TXT. Система имеет гибкую структуру создания формы отчета измерений, что позволяет подобрать максимально удобную и подходящую форму отчета для заказчика. Отчет генерируется на русском языке.

Встроенный модуль статистического анализа SPC.

---

---

Программное обеспечение Rational VUE

Программное обеспечение Rational Vue,  простота использования при большой функциональности, цифровые и графические отчеты в режиме реального времени. Rational Vue значительно расширяет применение видеоизмерительной системы , позволяя использовать широкий спектр датчиков (оптический, контактный, лазерный, конфокальный). Система широко используется для различных измерений деталей механической обработки, проверки точности изготовления различных деталей, автозапчастей, деталей из аэрокосмической индустрии, изделий из мягких материалов, таких как пластики и резина, изделий ИТ - технологий, печатных плат, электронных и полупроводниковых компонентов, изделий из листового стекла, например, сенсорный экран и ЖК-дисплеи, детали медицинской индустрии и т.п.

Преимущества применения системы

● операция перемещения системы при помощи мыши и джойстика обеспечивает быстрое и точное позиционирование

● Быстрое измерение на основе сравнения с CAD-моделями

1. Программное обеспечение может импортировать трехмерные чертежи, например, формата Iges или двумерного формата DXF.

2. CAD непосредственно может использоваться для измерений, повышая эффективность измерительной системы в несколько раз.

Функции измерения

Измерение геометрических элементов

2D элементы: точка, линия, окружность, дуга, кривая, эллипс, шпоночный паз

3D элементы: плоскость, сфера, конус, цилиндр, кольцо, криволинейная поверхность

Функция склеивания изображения в режиме реального времени

показано на рисунке ниже

Функция склеивания изображения может использоваться для навигации, чтобы быстро найти место, где необходимо произвести измерение, что значительно повышает эффективность измерений

Измерение контактным датчиком и оптикой

В дополнение к стандартным элементам система поддерживает возможности измерений кривой сканирование кривой, набор массива точек, измерение овала, круглых и прямоугольных канавок и пазов, вписывание номинальной окружности	1. Трехмерный вид модели CAD. 2. Автоматическое определение САПР элементов (нет необходимости вводить значения вручную). 3. Оптическая камера и контактный датчик имеют общую систему координат и автоматически объединены для измерения элементов детали. 4. Измерение оптикой и контактным датчиком возможно при измерении одной детали в одной программе.

Статистика SPC (опция)

1. Встроенный модуль статистического анализа

2. Система обеспечивает широкий спектр контрольных карт, таких как: XBAR-S (среднее и стандартное отклонение), XBAR-R (среднее отклонение и диапазон диаграммы), XBAR-Rm (одно значение и диапазон перемещение диаграммы), Гистограмма, Карта нормального распределения…

3. Расчет в реальном времени параметров: Ca, Cp, Cpk, П.П., ППК, Std, Макс, Мин, Lout%, Uout%.

Измерение кромки и контура

При измерении кромки со слабой видимостью отсутствует необходимость в специальном алгоритме измерений, система позволяет контролировать такие поверхности в обычном режиме работы.	Программное обеспечение автоматически находит кромку и сканирует всю замкнутую кривую, сравнивает полученный контур с импортированной CAD моделью. Система позволяет в графическом режиме провести оценку отклонения формы с указанием точек max и min, а так же создание цветной гистограммы показывающей разброс полученных значений

Вывод результатов измерений.

Вывод результатов измерений в форматы: PDF,Word, Excel, TXT, HTML, Pics и т.д. Графическое отображение размеров и допусков: дистанция, угол, радиус, диаметр, круглость, прямолинейность, допуск расположения и т.д.

Система имеет гибкую структуру создания формы отчета измерений, что позволяет подобрать максимально удобную и подходящую форму отчета для заказчика. Отчет генерируется на русском языке.
